頂擊式振篩機簡介：
頂擊式振篩機又名頂擊式篩分機，該設備為標準型試驗室專用篩分機，規格有￠200mm、￠300mm樣式。符合建材、地質、交通、化工等行業有關測試規范的要求，該機具有回轉和振擊雙重運動，能定時控制篩分時間。充分利用偏心原理使機器的平臺面發生有規律的震動和頂擊，代替了手工式篩分物料的優勢，具有時間精準、力度合理、頻率均勻等優點，是化驗室、實驗室、軍工部門分析檢驗的常用設備。
工作原理及用料：
1、回轉機構：裝在上箱體上的電機和小齒輪帶動雙聯齒輪轉動，主偏心軸同時轉動，作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動；
2、頂擊機構：在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉；每分鐘頂擊篩子托盤做上下運動147次；
3、夾緊機構：當篩子裝上機后，按順時針方向的旋轉旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可松下；
4、外形材料：鑄鐵底座、噴綠漆、鑄鐵臺面、固定鋼桿；
5、動力部件：配置有電容電動機；
6、振動及頂擊部件：偏心輪、彈簧、擺盤軸、上凸輪軸與下凸輪軸。
頂擊式振篩機產品特點：
采用了高精度的蝸輪蝸桿變速傳動，電子定時器單片機控制，實現時間可調、工作時急停等多種功能。整機結構合理、運行平穩、性能穩定、堅固耐用、操作方便等特點。
頂擊篩使用方法
1、根據需要調整時間。時間繼電器前兩位為分鐘，后兩位為秒。調整時間繼電器讀數到需要時間；
2、將篩框放入設備內，擰緊螺母后，即可開機；
3、 如調整振動幅度，可將設備內電機上激振塊上加M8螺栓，調節M8螺栓長度，可得到不同的激振力；
4、初次工作時無上下震擊，因電機倒轉，請將電源線頭調換一下。

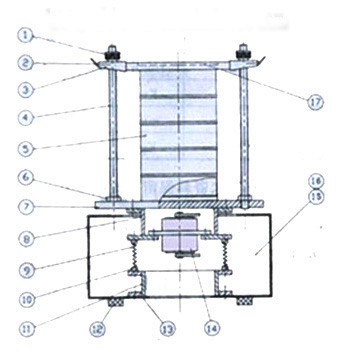

頂擊篩產品結構圖：
1.圓手柄 2.緊固手柄 3.壓頭 4.立桿 5.篩具 6.螺母 7.托盤 8.振動體 9.彈簧 10.彈簧座11.底筒 12.地腳13.殼體 14.振動電機 15.繼電器 16.開關 17.蓋板
頂擊式振篩機技術參數：
| 配用篩具 | Φ200mm |
| 回轉半徑 | 12.5mm |
| 工作電源 | 三相380V |
| 搖動頻率 | 221次／分 |
| 震幅 | 5mm |
| 振擊頻率 | 147次／分 |
| 電機功率 | 0.37KW |
| 外形尺寸 | 550x380x730 |
| 重量 | 120kg |
注：以上型號尺寸為Φ200mm振篩機機型，還有直徑為Φ300的機型可供用戶選擇。
頂擊式振篩機維護與保養：
1、為穩固振篩機，需要用四個地腳螺釘固緊；
2、為保護內機件不受損壞，在使用前將箱體面板上油尺頭取出，加機油3公斤；
3、每次篩分使用后，應揩凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊、安放順序不能顛倒；
4、電機、機箱每年清洗一次，定時器二年加油一次，確保機件的使用壽命，不使用時加防塵罩。
頂擊式振篩機適用行業：
適用于建筑、公路，地質、冶金、化工、煤炭、磨料、食品、飼料、醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析，該機可以配套各種規格的方孔、圓孔標準篩框，是實驗室、分析室、教育科研的必備工具 。
